Schéma installation électrique maison PDF :
exemple 100 m², types et méthode
Unifilaire, multifilaire, architectural : chaque type de schéma répond à un besoin différent. Ce guide vous aide à choisir le bon document, puis montre un exemple complet pour une maison de 100 m², téléchargeable en PDF.
Qu'est-ce qu'un schéma électrique maison ?
Un schéma électrique maisonest un document technique qui représente graphiquement l'installation électrique d'un logement. Il utilise des symboles normalisés pour décrire les équipements (prises, interrupteurs, points lumineux, tableau) et leurs connexions.
En France, les schémas électriques doivent respecter la norme NF C 15-100 pour les installations basse tension en habitat. Cette norme définit les symboles, les circuits obligatoires, les sections de câbles et les protections requises.
Point important : Il existe plusieurs types de schémas électriques. Pour préparer une construction ou une rénovation, le plan électrique sur PDF localise les besoins et facilite les échanges avec les artisans. Les pièces réglementaires finales dépendent de l’installation et du dossier applicable ; elles doivent correspondre aux travaux réellement réalisés.
Exemple : schéma d'installation électrique d'une maison de 100 m² (PDF)
Pour montrer à quoi ressemble un dossier complet, nous avons préparé une maison de plain-pied T4 de 101 m²: séjour, cuisine fermée, trois chambres, salle de bain, WC, cellier, entrée et dégagement. Les 66 équipements ont été placés pièce par pièce, puis Planelico a contrôlé le nombre de prises et proposé 15 circuits répartis sous 3 interrupteurs différentiels. Le PDF ci-dessous est l'export tel quel, sans retouche.

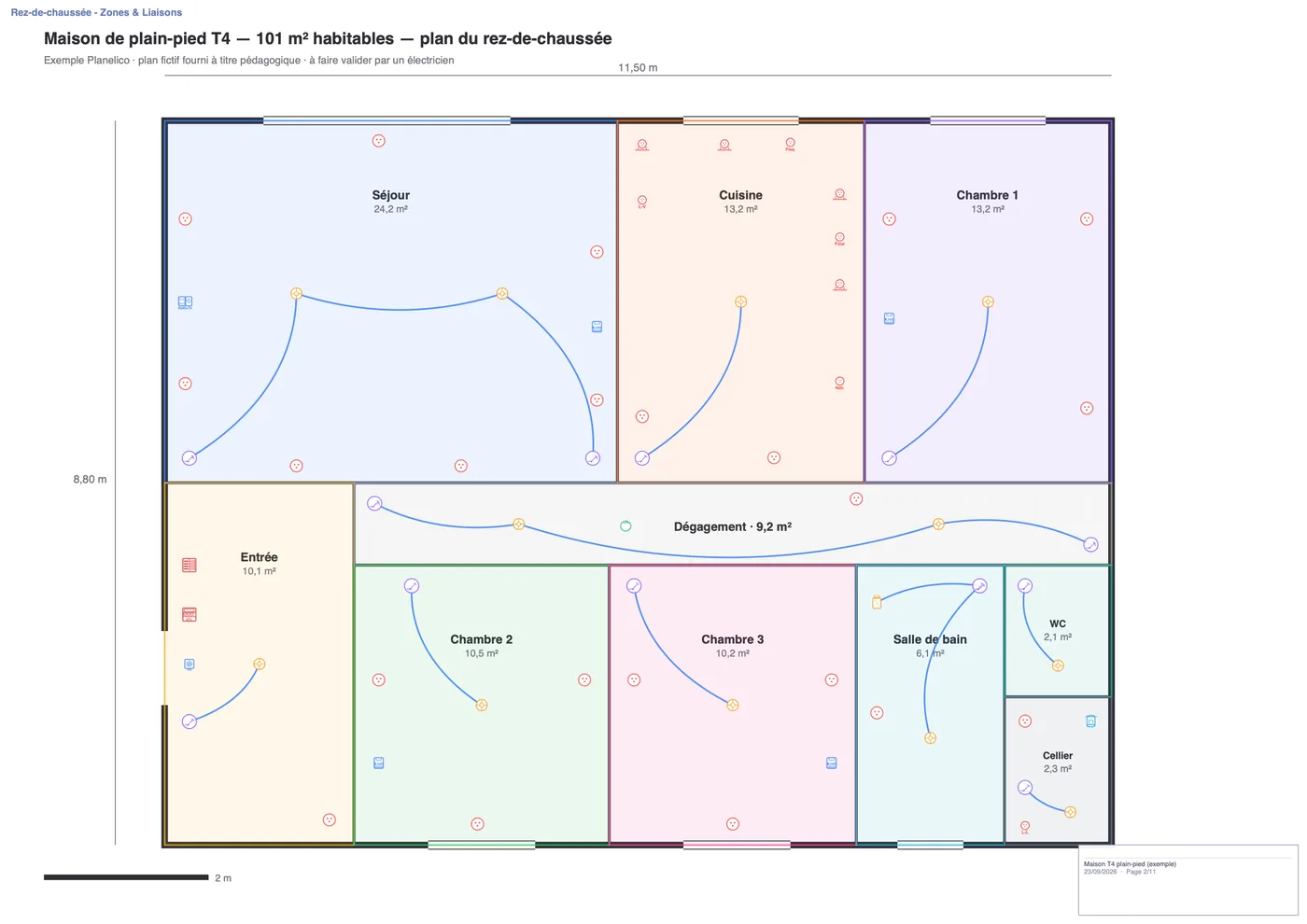

Page 2 du PDF : implantation des équipements, zones par pièce et liaisons interrupteur → point lumineux.
Ce que contient le PDF
- Page 1 — plan d'implantation : chaque prise, point lumineux, interrupteur et appareil à son emplacement réel.
- Page 2 — zones et liaisons : les pièces colorées et les liaisons entre commandes et points lumineux, dont deux va-et-vient.
- Pages 3 à 7 — légende et récapitulatif : chaque symbole utilisé avec son nombre, puis le détail pièce par pièce.
- Page 8 — contrôle des prises : minimum NF C 15-100 par pièce, comparé aux prises placées.
- Pages 9 à 11 — tableau électrique : organisation des rangées, différentiels, et fiche de chaque circuit avec protection, section et pièces desservies.
Pièce par pièce : prises placées et minimum NF C 15-100
| Pièce | Surface | Prises placées | Minimum | Autres équipements |
|---|---|---|---|---|
| Séjour | 24,2 m² | 7 | 7 | 2 points lumineux en va-et-vient, prise TV + RJ45, 1 RJ45 |
| Cuisine | 13,2 m² | 6 dont 4 au-dessus du plan de travail | 6 | Plaque 32 A, four, lave-vaisselle, réfrigérateur, point lumineux |
| Chambre 1 | 13,2 m² | 3 | 3 | RJ45, point lumineux |
| Chambres 2 et 3 | 10,5 et 10,2 m² | 3 chacune | 3 | RJ45, point lumineux |
| Entrée | 10,1 m² | 1 | 1 | Tableau électrique (GTL), tableau de communication, prise fibre (PTO) |
| Dégagement | 9,2 m² | 1 | 1 | 2 points lumineux en va-et-vient, détecteur de fumée |
| Salle de bain | 6,1 m² | 1 hors volumes | 1 | Point lumineux, éclairage de miroir |
| WC | 2,1 m² | — | — | Point lumineux |
| Cellier | 2,3 m² | 1 | — | Lave-linge, chauffe-eau |
Le séjour de 24,2 m² appelle 7 prises (une par tranche de 4 m², avec un minimum de 5) ; la cuisine en demande 6, dont 4 au-dessus du plan de travail. Le détail des règles par pièce est dans notre guide de la norme NF C 15-100.
Les 15 circuits proposés
| Repère | Usage | Protection | Section |
|---|---|---|---|
| ECL01 à ECL04 | 4 circuits d’éclairage (13 points) | 10 A | 1,5 mm² |
| PC01 à PC04 | 4 circuits de prises (20 socles hors cuisine) | 20 A | 2,5 mm² |
| PC-CUI01 | Prises de la cuisine (6 socles) | 20 A | 2,5 mm² |
| PC-SPE05 | Plaque de cuisson | 32 A | 6 mm² |
| PC-SPE01 à 04, 06 | Chauffe-eau, four, lave-linge, lave-vaisselle, réfrigérateur (un circuit chacun) | 20 A | 2,5 mm² |

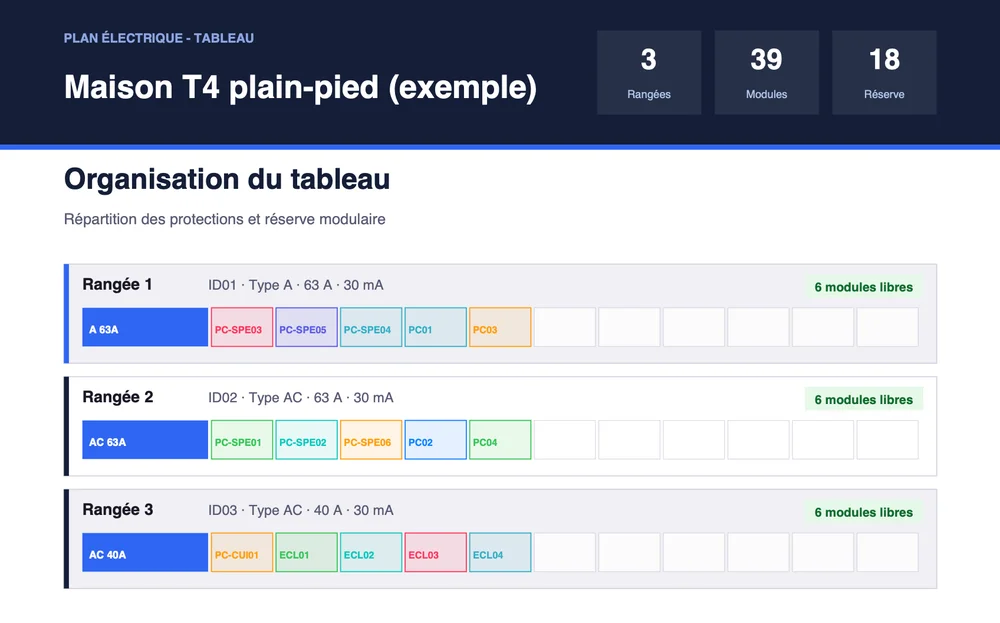

Le tableau compte 3 rangées de 13 modules. Chacune est protégée par un interrupteur différentiel 30 mA ; celui de type A regroupe la plaque de cuisson, le lave-linge et le lave-vaisselle. Il reste 18 modules libres pour les évolutions. Pour lire ce type de document, voir le guide du schéma de tableau électrique maison PDF.
Ce que l'exemple ne couvre pas : le chauffage, la VMC, la hotte, l'extérieur et une éventuelle borne de recharge. Chacun ajoute ses propres circuits, dont le calibre dépend de l'appareil installé. Le PDF n'est pas non plus un schéma unifilaire: c'est un dossier de préparation, que l'électricien valide et complète avant les travaux.
Pour préparer le même dossier sur votre maison, importez votre plan dans le logiciel de plan électrique gratuit Planelico : l'implantation, les zones et les liaisons sont incluses dans la version gratuite (export avec filigrane). Le contrôle des prises par pièce, la génération des circuits et l'export du tableau font partie de Premium, à 19,90 € une fois. La checklist du plan électrique PDFliste les points à vérifier avant l'envoi.
Les 4 types de schémas électriques
Chaque type de schéma répond à un usage spécifique dans le processus de conception et de réalisation d'une installation électrique.
Schéma unifilaire
Représentation simplifiée où chaque circuit est figuré par un seul trait. Elle donne une vue d’ensemble des protections et des départs du tableau.
Schéma multifilaire
Représentation détaillée montrant chaque conducteur séparément (phase, neutre, terre). Utilisé par les électriciens pour le câblage précis.
Plan électrique sur PDF
Aussi appelé plan d’implantation électrique : les symboles placés directement sur le plan de votre maison. Idéal pour les devis, la coordination avec les artisans et le suivi de chantier.
Schéma de câblage
Montre le cheminement physique des câbles entre les équipements. Essentiel pour les installations domotiques et les circuits complexes.
Plan électrique vs schéma électrique : quelle différence ?
Ces deux termes sont souvent confondus. Voici les différences clés pour choisir le bon document selon votre besoin.
Comment créer votre schéma électrique avec Planelico
Planelico vous permet de créer un plan électrique professionnel sur PDF sans logiciel spécialisé ni formation technique. Voici les 5 étapes pour réaliser votre schéma électrique maison.
Relevez l'existant ou votre projet
Récupérez le plan de votre logement en PDF. Si vous n'avez qu'un plan papier ou une photo, scannez-le en PDF depuis votre téléphone.
Importez dans Planelico
Importez votre plan PDF en un clic. Planelico le garde en fond de carte pour positionner vos éléments avec précision.
Placez les symboles normalisés
Glissez-déposez les 370+ symboles NF C 15-100 : prises, interrupteurs, points lumineux, tableau, RJ45, équipements domotiques.
Tracez les liaisons filaires
Reliez les interrupteurs à leurs points lumineux et les circuits spécialisés avec des liaisons filaires colorées.
Exportez le schéma PDF
Générez un document PDF professionnel avec légende, récapitulatif par pièce et cartouche. Prêt à partager avec votre électricien ou votre maître d’œuvre.
Les symboles du schéma électrique NF C 15-100
La norme NF C 15-100 impose l'utilisation de symboles normalisés dans tous les schémas électriques d'habitation. Ces symboles sont universellement reconnus par les professionnels de l'électricité en France.
Planelico intègre les 370+ symboles normalisés NF C 15-100. Voir le guide complet des symboles →
