Plan d’implantation électrique : ce qu’il doit contenir et comment le faire

Plan d’implantation électrique : définition

Le plan d’implantation électrique, parfois appelé plan électrique architectural ou schéma d’implantation, représente l’installation vue de dessus, à l’échelle du bâtiment. Chaque équipement y figure par un symbole normalisé placé à son emplacement réel, pièce par pièce.

Il ne décrit pas le câblage ni les protections : c’est le rôle du schéma unifilaire et du schéma de tableau. Le plan d’implantation répond à une seule question, « où ? », mais il doit y répondre sans ambiguïté, car tout le reste en découle : le nombre de circuits, le métré des câbles et le devis.

Ce que doit contenir un plan d’implantation électrique

Un plan lisible par un tiers contient plus que des symboles. Les éléments ci-dessous sont ceux qu’un électricien ou un dessinateur s’attend à trouver avant de chiffrer.

• Un fond de plan à jour, à l’échelle ou coté, avec une page par niveau.
• Des pièces nommées, avec leur surface lorsqu’elle conditionne le nombre de prises (séjour, cuisine).
• Toutes les prises, en distinguant prises de confort, prises du plan de travail et prises spécialisées (four, lave-linge, plaque de cuisson…).
• Les points lumineux et leurs commandes, avec les liaisons interrupteur → luminaire, notamment pour les va-et-vient.
• Les courants faibles : RJ45, TV, prise fibre (PTO), tableau de communication.
• La sécurité et les équipements techniques : détecteur de fumée, VMC, chauffe-eau, chauffage.
• Les hauteurs de pose qui sortent de l’ordinaire : prise haute, prise de plan de travail, sortie de câble murale.
• Une légende générée à partir des symboles réellement utilisés, avec les quantités.
• Un cartouche : nom du projet, niveau, date et indice de révision.

Exemple : plan d’implantation d’une maison de 100 m²

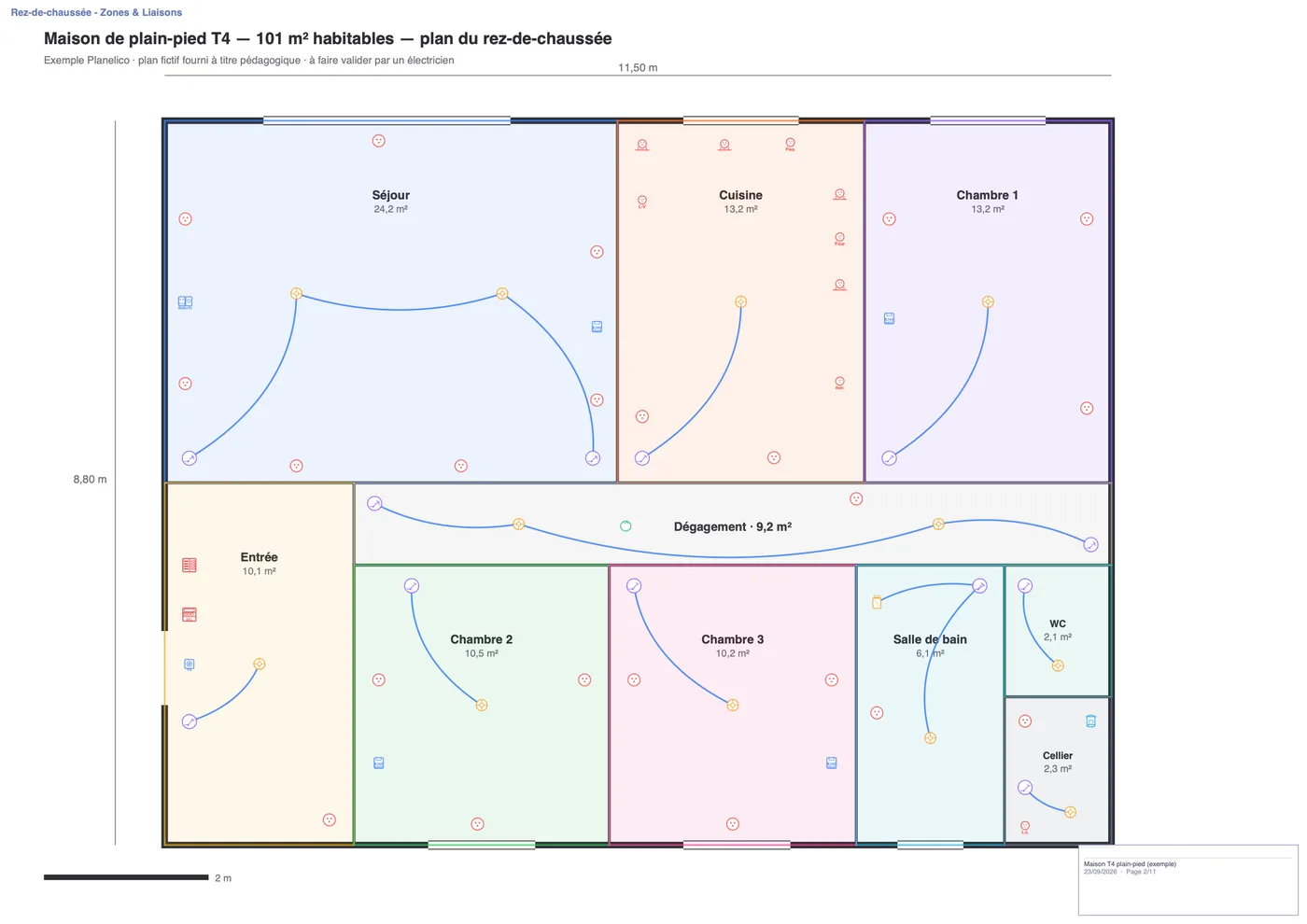

Le plan ci-dessous est la première page de notre exemple de maison de plain-pied de 101 m² : 66 équipements répartis dans 10 pièces, dont deux commandes en va-et-vient. Les pièces sont nommées et leur surface indiquée, ce qui permet de contrôler le nombre de prises réglementaire pièce par pièce.

Le PDF complet ajoute la légende, le récapitulatif par pièce et la proposition de tableau électrique. Il est téléchargeable gratuitement depuis notre exemple de schéma d’installation électrique maison.

Hauteurs de pose et règles à reporter sur le plan

Le plan d’implantation est l’endroit où l’on fixe les choix qui dépendent de l’usage des pièces. Certains sont encadrés par la norme NF C 15-100 ; d’autres relèvent du confort et doivent simplement être écrits pour ne pas être laissés à l’interprétation du chantier.

• Prises 16 A et 20 A : axe à 5 cm minimum du sol fini ; 12 cm minimum pour une sortie 32 A.
• Nombre de prises : un socle par tranche de 4 m² dans le séjour (5 au minimum), 6 dans une cuisine de plus de 4 m² dont 4 au-dessus du plan de travail, 3 par chambre.
• Salle de bain : prises et appareils placés hors des volumes de sécurité, à vérifier sur le plan coté.
• Logement neuf soumis aux règles d’accessibilité : commandes généralement placées entre 0,90 m et 1,30 m du sol.
• Prises hautes, prises de plan de travail et sorties de câble : indiquer la hauteur prévue, car elle ne se déduit pas du symbole.

La méthode pièce par pièce

La méthode la plus fiable consiste à traiter une pièce à la fois, dans le même ordre : d’abord les usages (meubles, lit, télévision, plan de travail), puis les prises, puis l’éclairage et ses commandes, enfin les équipements spécialisés. En procédant ainsi, on évite les prises cachées derrière un meuble et les interrupteurs placés du mauvais côté de la porte.

Travailler sur le PDF de l’architecte plutôt que sur un plan redessiné garde les cotes d’origine. C’est aussi le document que l’électricien a déjà en main, ce qui limite les écarts entre le plan et le devis.

Chiffrer à partir du plan d’implantation

Un plan d’implantation complet est la base du chiffrage : les quantités de chaque appareillage se lisent directement dans la légende, et la répartition par pièce indique les circuits à prévoir. Quand plusieurs entreprises chiffrent le même plan, les devis deviennent enfin comparables.

Pour aller plus loin, Planelico peut proposer les circuits et l’organisation du tableau à partir des équipements placés, puis, avec l’offre Pro, estimer les longueurs de câble et préparer un devis. Voir aussi notre guide pour préparer un schéma pour devis électricien.

Les erreurs fréquentes

La plupart des allers-retours avec le chantier viennent de quelques oublis récurrents, faciles à éviter si on relit le plan avec cette liste.

• Des symboles non légendés, ou une légende copiée d’un autre projet.
• Des va-et-vient dessinés sans liaison : impossible de savoir quel interrupteur commande quel point.
• Des prises de cuisine sans distinction entre plan de travail et usage général.
• Des circuits spécialisés absents du plan (lave-linge, four, chauffe-eau).
• Un plan sans date ni indice : on ne sait plus quelle version a été chiffrée.

Méthode rapide avec Planelico

1. 1

   Importer le plan PDF

   Chargez le plan de l’architecte ou du constructeur, avec une page par niveau.

2. 2

   Nommer les pièces

   Tracez les zones et indiquez la surface du séjour et de la cuisine pour le contrôle des prises.

3. 3

   Placer les équipements

   Pièce par pièce : prises, éclairages, commandes, courants faibles, sécurité et appareils spécialisés.

4. 4

   Relier les commandes

   Tracez les liaisons interrupteur → point lumineux, en particulier pour les va-et-vient.

5. 5

   Exporter le plan

   Générez le PDF avec légende et quantités, daté, à transmettre pour chiffrage.

Questions fréquentes

Sources officielles

• AFNOR — Publication de la série NF C 15-100
